1200度双温区PECVD系统
详细技术参数
|
TL1200-1200 管式炉
|
型号 |
TL1200-1200-PECVD-I |
TL1200-1200-PECVD-II |
TL1200-1200-PECVD-III |
TL1200-1200-PECVD-IV |
|
|
功率 |
3.5KW |
3.5KW |
3.5KW |
5KW |
||
|
炉管尺寸 |
Dia 60(OD) X1200mm |
Dia 80(OD) X1200mm |
Dia 100(OD) X1200mm |
Dia 150(OD) X1200mm |
||
|
外形尺寸（LXDXH） |
2000X700X1300 |
2000X700X1300 |
2000X700X1300 |
2000X700X1360 |
||
|
电源电压 |
220V |
|||||
|
相数 |
单相 |
|||||
|
加热元件 |
进口瑞典Canthal A1 电阻丝 点击进入资料下载 |
|||||
|
控制方式
|
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时， 主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购） |
|||||
|
控温模式 |
智能PID |
|||||
|
断偶保护和显示 |
有 |
|||||
|
过温保护 |
有 |
|||||
|
过流保护 |
有 |
|||||
|
控制精度 |
+/- 1 ℃ |
|||||
|
触发器 |
移相触发 |
|||||
|
电器 |
浙江正泰 |
|||||
|
可控硅 |
106/16E 德国西门康 |
|||||
|
最高温度 |
温区一：1200 ℃ 温区二：1200 ℃ | |||||
|
额定温度 |
温区一：1100 ℃ 温区二：1100 ℃ |
|||||
|
升温速率 |
≤20 ℃/ Min （可根据要求修改） |
|||||
|
推荐升温速率 |
≤10℃/ Min |
|||||
|
热电偶型号 |
温区一：K 型 温区二：K 型 |
|||||
|
加热段长度 |
温区一：205mm 温区二：205 mm |
|||||
|
电器认证 |
|
|||||
|
四周表面温度 |
≤45℃ |
|||||
|
阀门和法兰
|
|
|||||
|
|
功率输出范围 |
0-500W |
||||
|
|
最大反射功率 |
200W |
||||
|
工作频率 |
射频：13.56MHZ±0.005% |
|||||
|
功率稳定度 |
+/-0.1% | |||||
|
谐波分量 |
≤-50dbc |
|||||
|
射频区域宽度 |
0-600mm 可调 |
|||||
|
匹配方式 |
自动 |
|||||
|
冷却方式 |
分冷 |
|||||
|
噪声 |
<50dB |
|||||
|
射频接口 |
50Ω N-type |
|||||
|
输入电源 |
208-240V 50/60HZ |
|||||
|
|
|
量程和气体 |
5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型） |
|||
|
耐压 |
3MP |
|||||
|
流量控制精度 |
±1.0%F.S |
|||||
|
最大工作（使用）压力 |
0.3MPa |
|||||
|
线性 |
±0.5%F.S. |
|||||
|
重复精度 |
±0.2% F.S |
|||||
|
路数 |
1 、2、3、4、5、6、7、8 路（可任意选择几路） |
|||||
|
接头类型 |
双卡套不锈钢接头 |
|||||
|
系统工作压力范围 |
0.1~0.5 MPa |
|||||
|
工作温度 |
5-45℃ |
|||||
|
压力真空表表 |
-0.1~0.15MPa 0.01MPa/格 |
|||||
|
静态混气室 |
Dia50 X 400MM |
|||||
|
接口 |
Dia6 / 1/4” |
|||||
|
|
电源 |
220V |
||||
|
尺寸 |
650X650X600 / 650X650X300 |
|||||
|
波纹管 |
KF25X1000mm |
|||||
|
用该系统抽炉管真空度可达 |
10 -1Pa |
|||||
|
真空挡板阀 |
KF25 |
|||||
|
|
型号 |
VRD-8 |
||||
|
极限分压强 |
5X10-2 Pa |
|||||
|
进排气接口 |
KF25 |
|||||
|
电机转速 |
1440RPM |
|||||
|
抽气速率 |
2.2L/S |
|||||
|
电机功率 |
0.4KW |
|||||
|
|
型号 | ACP15 | ||||
| 电源 | AC100-240 50/60HZ | |||||
| 功率 | 450W | |||||
| 重量 | 25KG | |||||
| 最高氦气漏率 | 5 · 10-8 Pa m3/s | |||||
| 抽气速率 | 14 m3/h | |||||
| 极限压强 | 0.02Torr | |||||
| 进、排气接口 | KF25 | |||||
|
型号 |
ZDR-1 |
|||||
|
功率 |
25W |
|||||
|
真空度测量范围 |
0.1-10 5 Pa |
|||||
|
电阻硅 |
ZJ-52T |
|||||
|
|
型号 |
PCG554 |
||||
|
输入电压 |
24V 1A DC（配有220V变压器） |
|||||
|
真空计接口 |
KF16 |
|||||
|
数字显示 |
数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr |
|||||
|
产品尺寸 |
46mm×28mm×126mm ( L x W x H) |
|||||
|
重量 |
5 lbs |
|||||
|
检测气体 |
可检测各种气体，包括混合气体，测量精确、重复性好。 |
|||||
|
是否防腐 |
防腐 |
|||||
|
响应时间 |
≤30ms |
|||||
|
测量范围 |
3.8x10-5 -1125 Torr. |
|||||
|
|
机组输入电压 |
380V /220V |
||||
|
波纹管 |
KF40X1000 |
|||||
|
真空挡板阀 |
KF40 |
|||||
|
机箱尺寸 |
600X600X600 |
|||||
|
|
分子泵型号 |
FJ620 |
||||
|
输入电压 |
380V |
|||||
|
分子泵进气口法兰 |
DN160 |
|||||
|
分子泵抽气速率L/S（对空气） |
600 |
|||||
|
分子泵极限压强（Pa) |
6×10-7 |
|||||
|
冷却方式 |
水冷 |
|||||
|
冷却水压（MPa） |
0.1-0.2 |
|||||
|
冷却水温度 |
<25℃ |
|||||
|
环境温度 |
0~40℃ |
|||||
|
建议启东压强 |
<100pa |
|||||
|
|
功率 |
0.75KW |
||||
|
电压 |
380V |
|||||
|
转速 |
1450rpm |
|||||
|
进气口径 |
KF25/KF40 |
|||||
|
前机泵抽气速率（L/S） |
6 |
|||||
|
极限压强 |
4X10 -2Pa |
|||||
|
|
电压 |
220V |
||||
|
功率 |
110W |
|||||
|
抽气接口 |
KF40 |
|||||
|
重量 |
150KG |
|||||
|
前机泵抽速 |
0.9m 3/ h |
|||||
|
抽气速率（N2） |
33L/S |
|||||
|
|
复合真空计型号 |
ZDF |
||||
|
电源 |
220V 55W |
|||||
|
控制精度 |
± 1% |
|||||
|
真空计测量范围 |
10-5 -10 5 Pa |
|||||
保修期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）

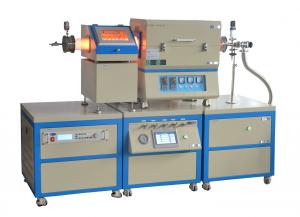

TL1200-1200 PECVD系统，由TL1200真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统组成。
主要特点：
1、通过射频电源把石英真空室内的气体变为离子态。
2、PECVD比普通CVD进行化学气相沉积所需的温度更低。
3、可以通过射频电源的频率来控制所沉积薄膜的应力大小。
4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高。
5、广泛应用于：各种薄膜的生长，如：SiOx, SiNx, SiOxNy 和无定型硅(a-Si:H) 等。
这款TL1200-1200 PECVD系统以瑞典Kanthal电阻丝为加热元件，采用双层壳体结构和30段程序控温仪表，移相触发、可控硅控制，炉膛采用日本进口氧化铝多晶纤维材料，炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达到10-3 Pa，具有温场均衡、表面温度低、升降温度速率快、节能、价格优惠等优点。
1、瑞典Kanthal A1 电阻丝
Kanthal A1 原丝 国产电阻丝炉膛 VS 进口电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、Kanthal电阻丝资料下载
(4)、Kanthal电阻丝网站：www.kanthal.com
(5)、电阻均衡、温场均衡性好
.jpg)
大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝 Kanthal A1 电阻丝 电阻均匀 、 发热量均衡
有时候电阻不均衡、一部分发热量大一部分发热量小 温场效果好
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
.jpg)
7、法兰
铰链式法兰（选购） 可以接电阻真空计和KF25波纹管的法兰（选购） 水冷法兰（选购）
TL1200-1200双温区PECVD系统标配
|
描叙 |
数量 |
图片 |
|
TL1200-1200管式炉 |
1 套 |
|
|
石英管 |
1根 |
|
|
不锈钢法兰 |
1 套 |
|
|
不锈钢炉钩 |
1 个 |
|
|
氧化铝炉塞 |
1对 |
|
|
高温手套 |
1 双 |
|
|
氧化铝坩埚 |
1个 |
|
| Ｋ型热电偶 | 1个 |  |
|
485转换接口和软件（选配） |
1 套 |
|
|
说明书 |
1本 |
|
|
法兰支撑架 |
1 份 |
|
|
供气系统 |
1台 |  |
| VS-0.1抽气系统 | 1台 |  |
| 射频电源 | 1台 |
|
| 卡套 | 4个 |  |
| 波纹管 | 1支 |  |
| 真空挡板阀 | 1个 |  |
| 钢瓶接头（N代表路数） | N个 |  |
| 阀门接头 | 2个 |  |
| 聚四氟乙烯管(N代表路数) | NX5 |  |
