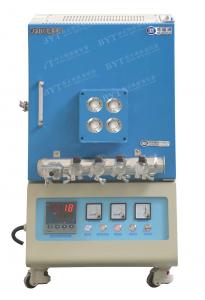

1700度四工位箱式管式两用炉
详细技术参数
|
型号 |
KF1700-I |
KF1700-II |
KF1700-III |
KF1700-Ⅳ |
KF1700-V |
|
功率 |
5KW |
7KW |
9KW |
13KW | 24KW |
|
炉膛尺寸（DXWXH） |
200X200X200mm |
300X200X200mm |
300X250X250mm |
400X300X300mm | 500X400X400mm |
|
外形尺寸（WXDXH） |
700X600X950 | 700X650X980 | 700X700X1000 | 700X800X1450 | 900X950X1750 |
|
电源电压 |
220V |
220V |
380V |
380V | 380V |
|
相数 |
单相 |
单相 |
单相 |
单相 | 单相 |
|
加热元件 |
1800型硅钼棒 |
||||
|
主要特点 |
箱式管式两用。 四个工位，方便多样品操作 最高温度可达1700℃。 塞上炉塞做箱式炉用 插上炉管做管式炉用 四根刚玉管，可用法兰密封 |
||||
|
刚玉管尺寸 |
Dia25*245 |
||||
|
控制方式 |
采用宇电程序控温仪表（标配） 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1700度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
|
||||
|
炉膛材料 |
1800型氧化铝多晶体纤维（氧化铝含量95%以上） |
||||
|
控制精度 |
+/- 1 ℃ |
||||
|
最高温度 |
1700 ℃ |
||||
|
额定温度 |
1650 ℃ |
||||
|
热电偶型号 |
B型 |
||||
|
触发器 |
移相触发（带软启动和限流功能） 限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。 软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长 |
||||
|
最快升温速率 |
≤20℃/ Min |
||||
|
推荐升温速率 |
≤10℃/ Min |
||||
|
安全保护系统 |
该炉装有保险和空气开关 当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉 |
||||
|
开门保护系统 |
本炉装有行程开关 炉门开取时 电炉主电炉会自动断电 |
||||
|
可控硅 |
德国西门康 106/16E |
||||
|
四周表面温度 |
≤35℃ |
||||
|
保修期 |
一年保修，终身技术支持 特别提示，耗材部分如加热元件、样品坩埚等不在保修范围内 因使用腐蚀性气体造成的损害不在保修范围内 |
||||
| 注意事项 |
1、为了安全，请把炉子放在通风处。 2、为了提升炉子使用寿命，我们建议升温速率不超过10℃/min。冷却速率不超过5℃/min。 3、该炉无真空密封性，禁止通入有毒或爆炸性气体 4、禁止将物料直接放在炉底垫砖上，请将物料置于专用坩埚中。 5、加热时，物料和坩埚不要碰到加热元件和热电偶 6、长期不用时，再次使用请烘炉。 |
||||
1、加热元件
.jpg)
（1）、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。
（2）、采用的是热弯技术，电阻均匀，使用寿命长
（3）、Lu冷端长度为210mm， 400X300X300炉子为260 ，一般厂家采用180mm, 冷端长炉顶温度低。
（4）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
进口炉膛 VS 国产炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、触发器
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发（带软启动和限流功能）
2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定在1400℃后不得超过3℃/min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏。
3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。
7、UL认证变压器
8、认证
.jpg)
|
配置 |
数量 |
图片 |
|
KF1700炉体 |
1 台 |
|
|
B型热电偶 |
1个 |
|
|
坩埚钳 |
1 把 |
|
|
刚玉管 |
4根 |
 |
|
法兰 |
4套 |
|
|
氧化铝垫砖 |
1 块 |
|
|
高温手套 |
1对 |
|
|
氧化铝坩埚 |
1 个 |
|
|
数据线（选配） |
1 个 |
|
| 说明书 | 1 本 |  |
|
操作指南及软件（选配） |
1套 |
|
